استانداردهای فرآیند ساخت سازه های فولادی (قاب های فولادی)

1. چک بلند کردن قاب فولادی (محاسبه بالابر)

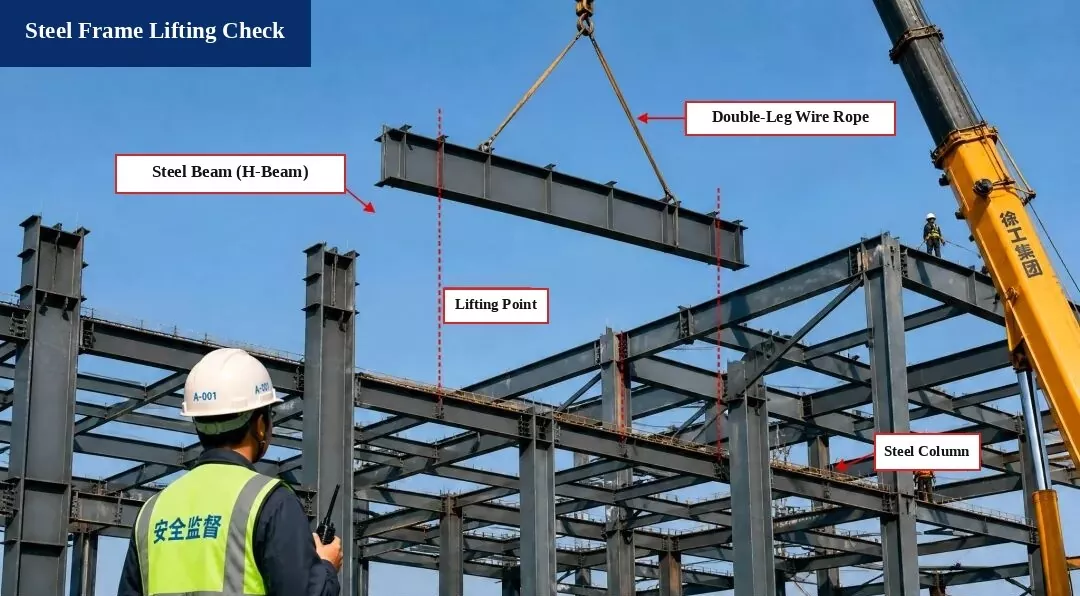

برچسب های عکس استخراج شده:قسمت بالابر: تیر فولادی (H-Beam) | بند بالابر: طناب سیمی دو پایه | موقعیت نقطه بالابر | ستون اسکلت فلزی | ناظر ایمنی (Helmet A-001) | جرثقیل: گروه XCMG

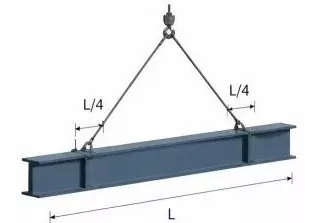

I. نمودار بلند کردن

عضو:تیر فولادی H500×200×10×16، طول L = 12.0 متر

نقاط بلند کردن:L/4 را از هر انتهای تیر تنظیم کنید

زاویه زنجیر:α ≈ 60 درجه

II. محاسبه بار

1. خود وزن تیر:
G = ρ × V = 78.5 kN/m³ × 0.212 m³/m × 12.0 m = 199.9 kN

2. ضریب بار دینامیکی:1.1 را بگیرید

3. وزن زنجیر:نادیده گرفته شده (ناچیز)

4. کل بار بلند کردن:
P = G × 1.1 = 219.9 کیلونیوتن

5. کشش زنجیر (بار متعادل):
T = P / (2 × cos α) = 219.9 / (2 × cos 60 درجه) = 219.9 kN

III. بررسی ایمنی زنجیر

1. نوع زنجیر:طناب فولادی φ20، بار شکست Fb = 360 کیلو نیوتن

2. ضریب ایمنی (n):
n = Fb / T = 360 / 219.9 = 1.64 > 1.25

الزامات استاندارد را برآورده می کند!

بررسی نتیجه گیری:
عملیات بلند کردن ایمن است و الزامات کد را برآورده می کند.

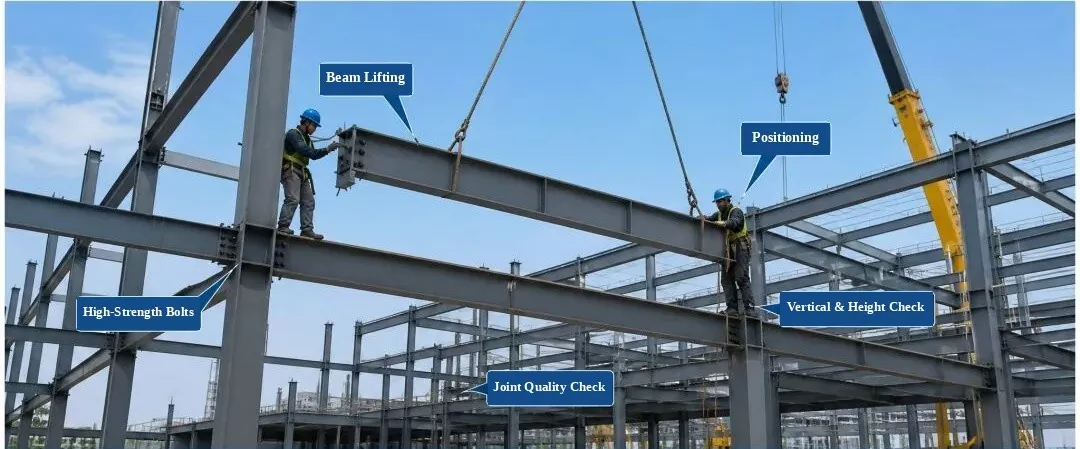

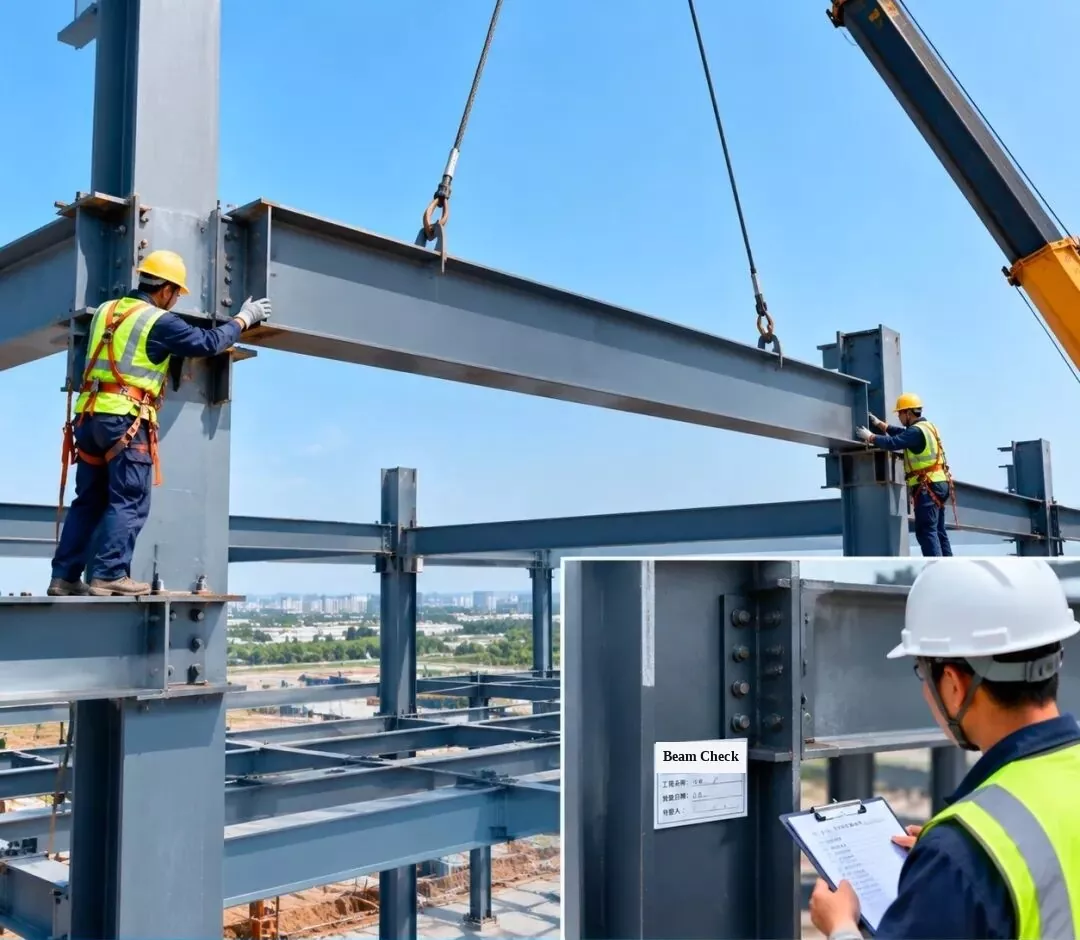

2. نصب و بازرسی قاب فولادی - نصب تیرهای فولادی

3. نصب و بازرسی قاب فولادی - نصب خرپا سقفی فولادی

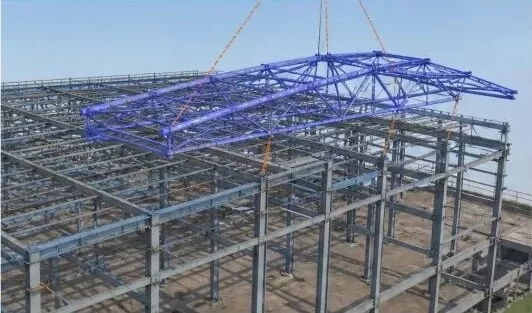

1. شبیه سازی BIM سه بعدی:شبیه سازی نصب خرپا سقف فولادی برای بهبود طرح بلند کردن و ترتیب نصب.

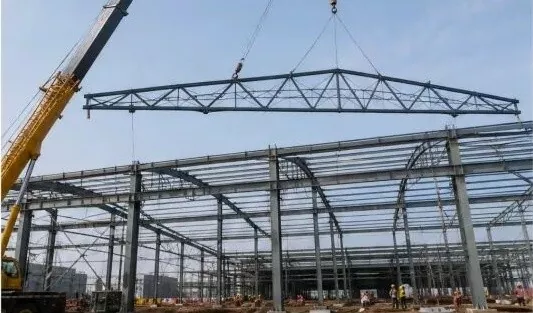

2. بالابر خرپا سقف:از جرثقیل کامیون برای بلند کردن خرپا استفاده کنید و آن را به آرامی در موقعیت خود قرار دهید و در عین حال تعادل آن را حفظ کنید.

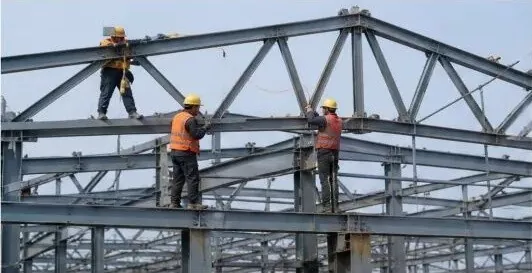

3. تعیین موقعیت و تعمیر موقت:پس از قرار گرفتن خرپا سقف، آن را به طور موقت محکم کنید و موقعیت و ارتفاع (ارتفاع) آن را تنظیم کنید.

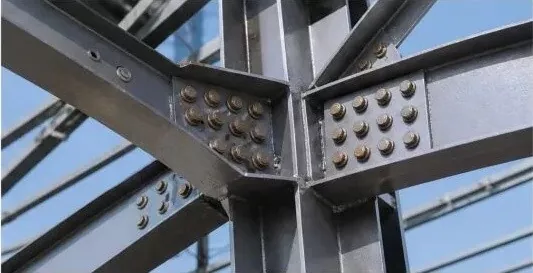

4. اتصال پیچ با استحکام بالا:برای اطمینان از اتصال قوی، پیچ‌های با استحکام بالا را مطابق قوانین طراحی محکم کنید.

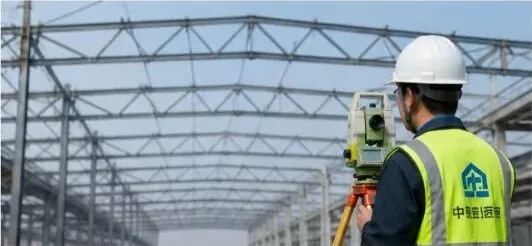

5. بازرسی نصب:ارتفاع خرپا، دهانه، خمش (انحراف) و تراز عمودی را بررسی کنید تا مطمئن شوید که با کد مطابقت دارند.

6. سوابق بازرسی:پس از گذراندن بازرسی، فرم ثبت را تکمیل کرده و به مرحله ساخت و ساز بعدی بروید.

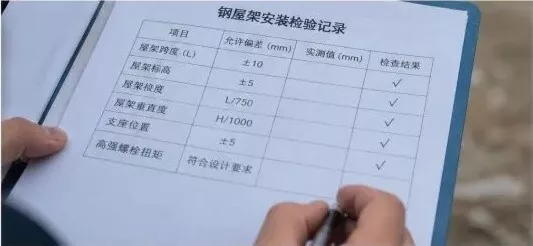

سوابق بازرسی نصب خرپا فولادی

4. نصب و بازرسی قاب فولادی - نصب تیرهای فولادی شیبدار

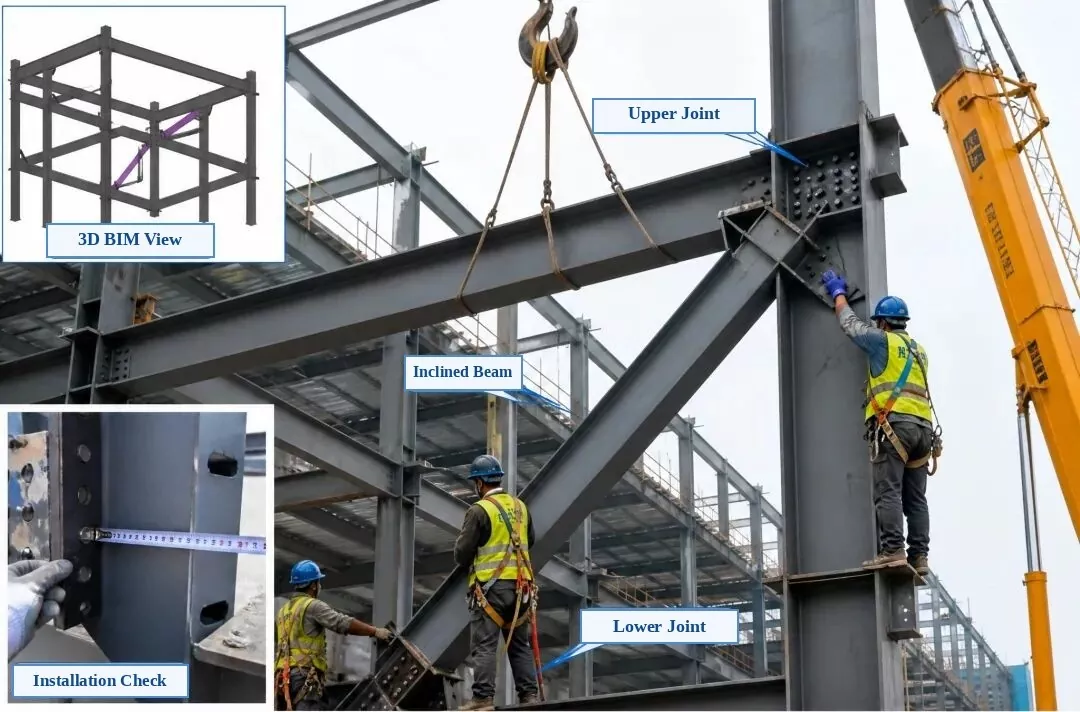

برچسب های عکس استخراج شده:درج سمت چپ بالا: نمای سه بعدی BIM | درج پایین سمت چپ: بررسی نصب | عکس اصلی: اتصال اتصال بالا، تیر فولادی شیبدار (بند بند مورب)، اتصال اتصال پایین

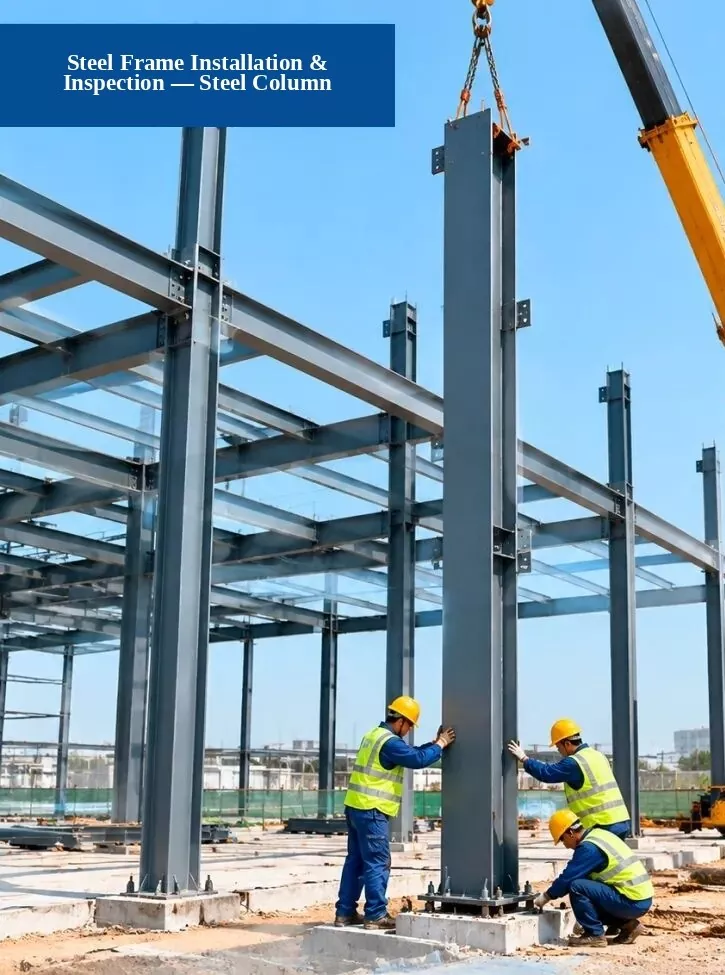

5. نصب و بازرسی قاب فولادی - نصب ستون فولادی

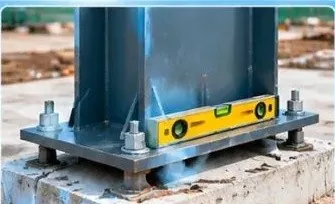

1. بررسی پایه:بررسی کنید که آیا موقعیت‌های پیچ لنگر، ارتفاع پایه و ابعاد فونداسیون مطابق با الزامات طراحی هستند یا خیر.

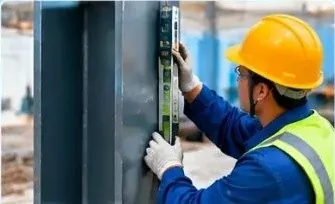

2. بررسی تراز عمودی:برای بررسی میزان صاف (عمودی) ستون فولادی از یک ایستگاه توتال، شاقول لیزری یا سطح مستقیم استفاده کنید.

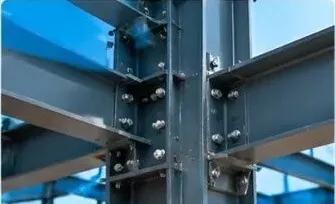

3. بررسی کیفیت اتصال:بررسی کنید که آیا پیچ‌ها، جوش‌ها و صفحات اتصال با استحکام بالا الزامات استاندارد را برآورده می‌کنند یا خیر.

6. نصب قاب فولادی - نصب سازه خرپا (نمودار BIM سه بعدی)

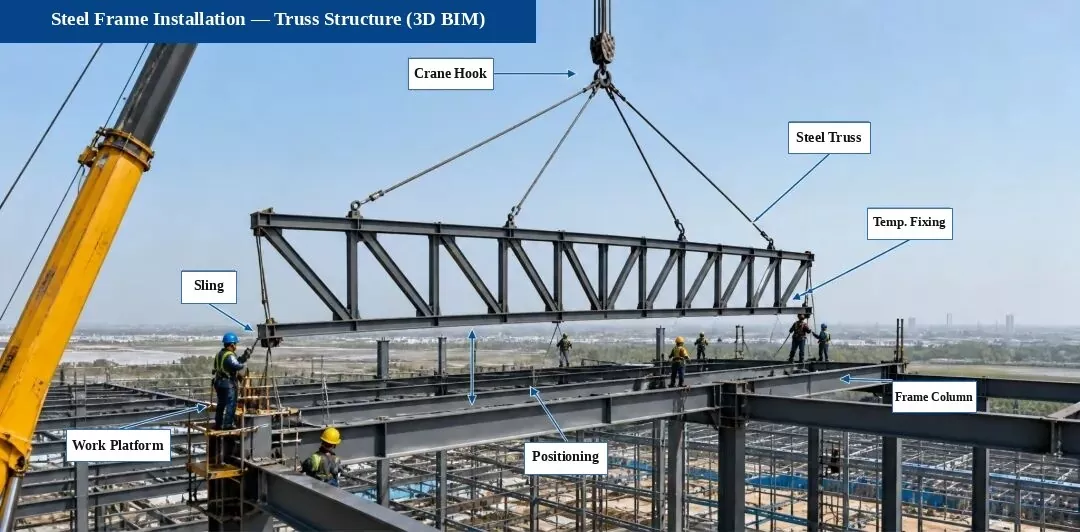

برچسب های عکس استخراج شده:قلاب جرثقیل | سازه خرپایی فولادی | رفع موقت | زنجیر بالابر | پلتفرم High-Work | مکان در موقعیت | ستون قاب فولادی

نکات کلیدی بازرسی (عکس های سایت):

1. پشتیبانی و بررسی مشترک

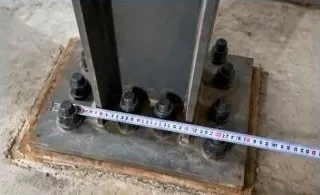

موقعیت و ارتفاع پیچ‌های پشتیبانی، صفحات شیم و قطعات تعبیه‌شده را بررسی کنید تا مطمئن شوید که الزامات طراحی را برآورده می‌کنند.

2. بررسی تراز خرپا

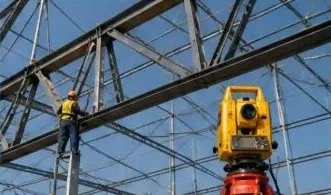

از یک ایستگاه توتال برای اندازه گیری خط مرکزی، ارتفاع و خمش خرپا استفاده کنید و تنظیمات تراز را انجام دهید.

3. بررسی پیچ و مهره با استحکام بالا

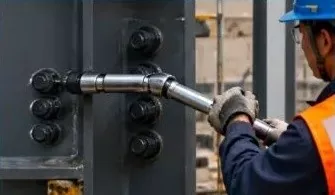

تعداد، اندازه و گشتاور پیچ‌های با استحکام بالا را بررسی کنید و آن‌ها را در صورت نیاز کد، دوباره تست کنید.

توجه:سازه خرپایی در این پروژه در کارخانه از پیش مونتاژ شده و در قسمت هایی در محل بالا می رود تا از نصب، کیفیت و ایمنی دقیق اطمینان حاصل شود.

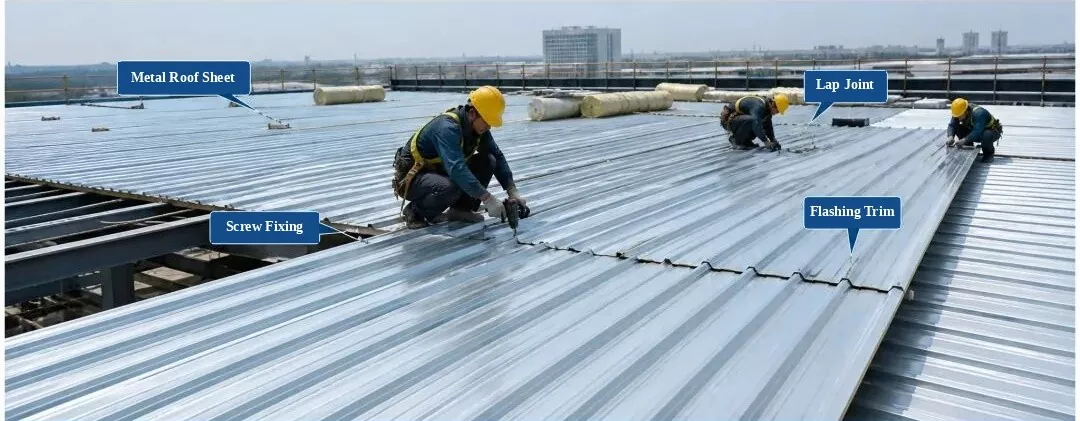

7. نصب و بازرسی قاب فولادی و ورق سقف فلزی پروفیلی

8. نصب و بازرسی قاب فولادی - نصب پله ها و نرده های فولادی

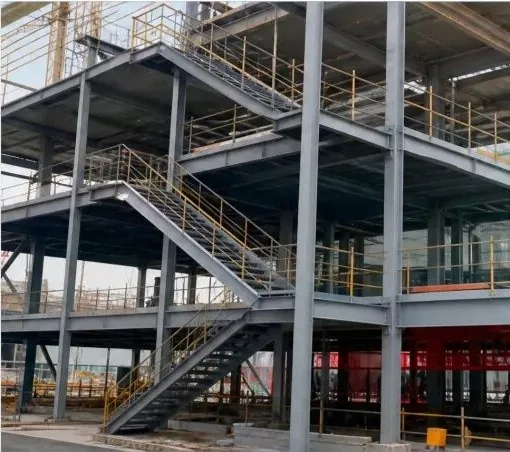

1. پله و نرده استیل تکمیل شده (عکس سایت)

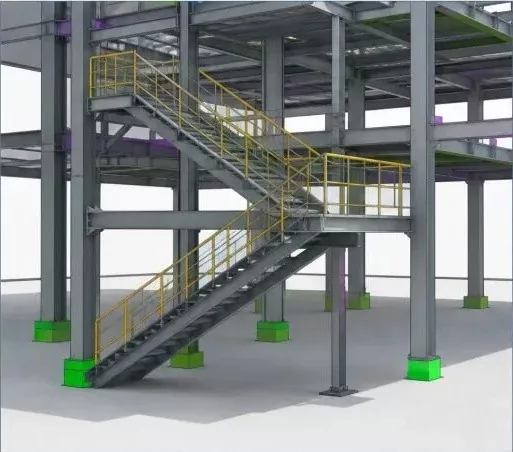

2. مدل BIM سه بعدی (پله و نرده استیل)

3. نصب پله فولادی (کار در محل)

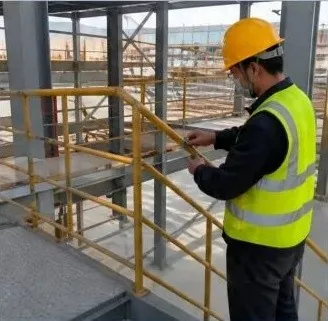

4. نصب هندریل (کار در محل)

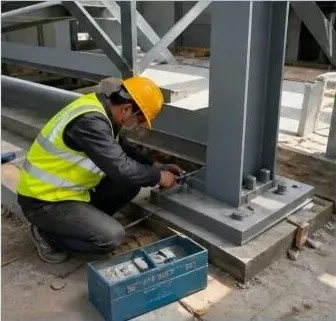

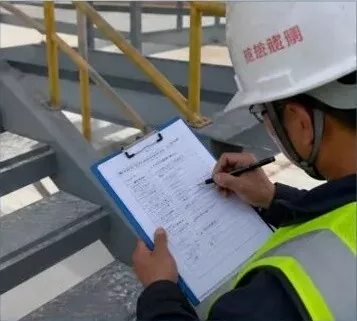

5. بازرسی کیفیت نصب (بررسی سایت)
