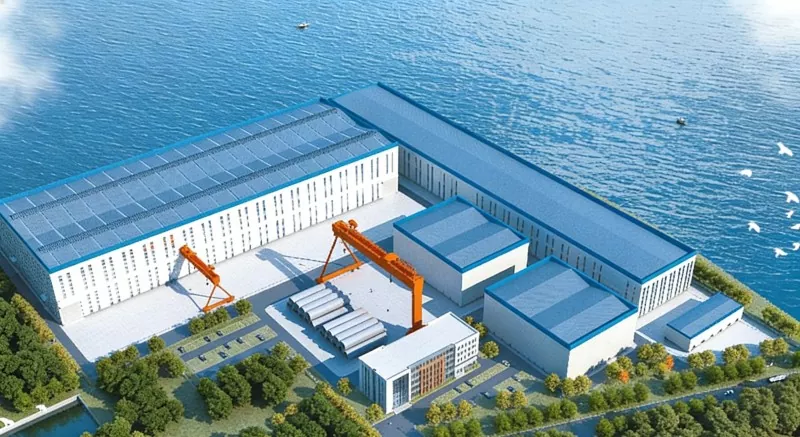

کارخانه نیروی باد فراساحلی سازه فولادی

ساختمان‌های کارخانه‌های نیروگاه بادی فراساحلی سازه‌های فولادی به کارخانه‌های صنعتی سنگینی اطلاق می‌شوند که به طور خاص برای ساخت تجهیزات نیروی بادی دریایی طراحی شده‌اند. ساختار اصلی آنها از فولاد ساخته شده است و معمولاً در بنادر یا اسکله های ساحلی قرار دارند تا نیازهای تولید، مونتاژ و حمل و نقل قطعات بسیار بزرگ و سنگین را برآورده کنند.

کارخانه چینی ما راه‌حل‌های سازه‌های فولادی را برای چندین پروژه انرژی بادی فراساحلی ارائه کرده است و یکی از تامین‌کنندگان سازه‌های فولادی با کیفیت بالا در چین است.

فرم ساختاری

● سازه خرپایی فولادی سنگین: رایج ترین فرم سازه ای است.

● قاب پورتال سنگین: مناسب برای کارگاه های تولید عمومی یا مونتاژ.

● سازه‌های خرپایی و توری فولادی: برای کارخانه‌هایی با دهانه بسیار بزرگ یا کارکردهای تخصصی استفاده می‌شود.

طراحی مقاومت در برابر خوردگی و مقاومت در برابر باد

● سیستم حفاظت از خوردگی: از آنجایی که این ساختمان های صنعتی در نزدیکی اقیانوس ساخته می شوند، محیط اطراف نسبتا مرطوب است و شرایط آب و هوایی شدیدتری وجود دارد. درمان سطح فولاد از یک سیستم پوشش محافظ در برابر خوردگی سنگین استفاده می کند.

● مقاومت در برابر باد: خود ساختمان باید بر اساس استانداردهای بار باد 50 یا 100 ساله در هر قرن یک بار در مناطق ساحلی طراحی شود تا ایمنی سازه در شرایط آب و هوایی شدید تضمین شود.

اجزای ساختاری محصول

ساختار اصلی

● معمولاً از ستون های فولادی مشبک استفاده می شود. برای کارخانه برق بادی فراساحلی سازه فولادی با ارتفاع زیاد و تناژ جرثقیل سنگین، ستون های فولادی مشبک استحکام خمشی بیشتری دارند و می توانند وزن جرثقیل ستونی را تحمل کنند.

سیستم تیر جرثقیل

● تیرهای جرثقیل معمولاً از تیرهای I-web جامد جوش داده شده با استحکام بالا استفاده می کنند که استحکام تسلیم آن اغلب به 355Pa یا 390Pa می رسد.

سیستم پشتیبانی

● تکیه گاه های بین ستونی را می توان از فولاد H شکل، فولاد زاویه دار و لوله های گرد، معمولاً به شکل X ساخته شد.

● تکیه گاه های افقی برای انتقال نیروی افقی سقف بر روی سقف چیده می شود.

● سیستم معمولاً در بالای ستون ها قرار می گیرد و هدف آن حفاظت از پایداری نیروهای بین قاب های فولادی است.

ساختار محوطه

● پرلین ها معمولاً از فولاد H شکل جوش داده شده با فرکانس بالا یا فولاد C شکل استفاده می کنند.

● تیرهای دیواری عمدتاً فولادی H شکل یا فولادی بزرگ C شکل هستند و برای انطباق با تغییر شکل جانبی سازه اصلی تحت تأثیر بار باد یا دما، با لغزش به هم متصل می شوند.

پارامتر (مشخصات)

کیس محصول

پروژه نیروگاه بادی فراساحلی لیشان با مگاوات بزرگ، که به طور مشترک توسط EIHE Steel Structure مشارکت داشت، بزرگترین پروژه انرژی بادی تک فراساحلی با برابری قیمت در چین و بزرگترین خوشه نیروی بادی دریایی در شمال چین است. این شهر در منطقه دریایی جنوبی شهر لیشان، شهر ویهای، استان شاندونگ واقع شده است. کل پروژه به دو سایت مستقل U1 و U2 با ظرفیت کل نصب شده 150 مگاوات (1.5 گیگاوات) تقسیم شده است.
