راهنمای کامل اجزای سازه فولادی: اعضای ثانویه و جزئیات اتصال

شماره قبلی جزئیات و نقشه های چیدمان اعضای باربر اولیه و اعضای مهاربندی و پایداری را در میان آنها نشان داد.سازه فولادیاجزاء این جلسه با معرفی قطعات ثانویه و متصل و همچنین اتصالات و اتصالات سازه ای ادامه می یابد. در زیر توضیحات موقعیت های چیدمان معمولی و لیست کامل هر جزء در ساختمان های فولادی آورده شده است.

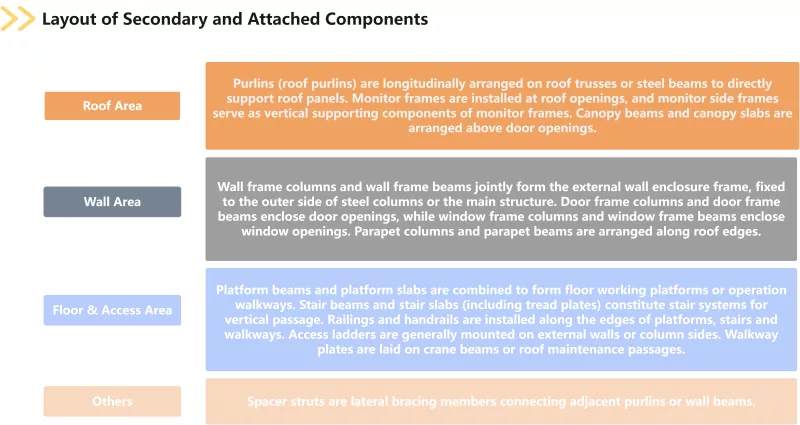

اجزای ثانویه و متصل شامل پرلین، ستون‌های قاب دیوار، تیرهای قاب دیوار، قاب‌های مانیتور، قاب‌های جانبی مانیتور، تیرهای پله، دال‌های پله، تیرهای سکو، دال‌های سکو، نرده‌ها، نرده‌ها، نردبان‌های دسترسی، صفحات راهرو و پایه‌های فاصله‌گیر، ستون‌های قاب در، تیرهای قاب در می‌توانند ستون‌های قاب پنجره باشند، دال ها، ستون های جان پناه و تیرهای پاراپت. پرلین ها به دو دسته سقف و دیواره تقسیم می شوند، در حالی که دال های پله صفحات آج را می پوشانند. انجام کارکردهای ساختمان مانند محفظه، گذر، روشنایی روز و تهویه، اجزای ثانویه و متصل، بارهای باد، بار برف و سایر بارها را به سازه اصلی منتقل می کند. آنها قطعات ضروری هستند که یکپارچگی و عملکردهای خدماتی ساختمان های فولادی را تضمین می کنند.

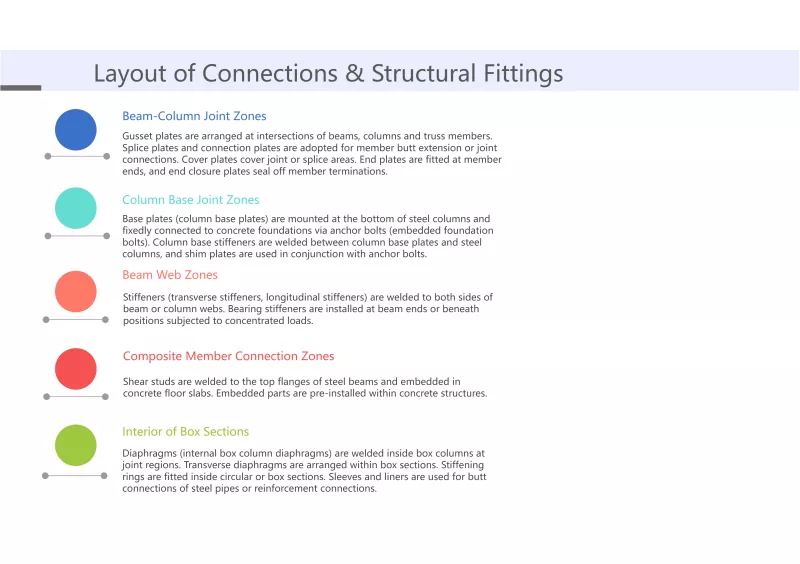

اتصالات و اتصالات سازه‌ای شامل صفحات گیره‌ای، سخت‌کننده‌ها، سخت‌کننده‌های بلبرینگ، صفحات شیم، صفحات اتصال، صفحات اتصال، صفحات پوششی، صفحات بسته‌کننده انتهایی، صفحات انتهایی، صفحات پایه، سخت‌کننده‌های پایه ستون، پیچ‌های لنگر ستون، پیچ‌های با استحکام بالا، پیچ‌های با استحکام بالا، پیچ‌های با استحکام بالا، قطعات پیچ‌دار معمولی، آسترها، حلقه های سفت کننده، دیافراگم ها و دیافراگم های عرضی. سفت کننده ها به سخت کننده های عرضی و سخت کننده های طولی تقسیم می شوند. صفحات پایه شامل صفحات پایه ستونی هستند. پیچ های لنگر ستون همچنین به عنوان پیچ های پایه تعبیه شده شناخته می شوند. ناودانی های برشی را اتصال دهنده های گل میخ نیز می نامند. دیافراگم ها دیافراگم های داخلی ستون های جعبه را پوشش می دهند. به عنوان یک مقوله حیاتی ازسازه فولادیاجزاء، اتصالات و اتصالات سازه ای به طور مستقیم تعیین می کنند که آیا همه اعضای باربر می توانند به طور مؤثر کار کنند و آیا مسیر انتقال بار مستمر و قابل اعتماد است یا خیر.

تا کنون، چهار دسته اصلی از اجزای سازه فولادی طبقه بندی شده بر اساس ترکیب ساختاری، همه مرتب شده اند. تمام اجزای فوق بر روی نقشه های ساختمانی ساختمان های فولادی ترسیم شده و در تحلیل نیرو در گزارش های محاسبات سازه گنجانده شده و به طور دائم در سازه های تکمیل شده نگهداری می شوند. ترکیب اجزا با انواع مختلف پروژه متفاوت است. درک صحیح از موقعیت یابی عملکردی و منطق چیدمان هر نوع جزء، پیش نیازی برای تدوین صورت حساب های کمیت دقیق و تعیین منطقی قیمت واحدها، و همچنین پایه ای برای اطمینان از اینکه هدف طراحی سازه های فولادی می تواند به ساختمان های فیزیکی ایمن و قابل اعتماد تبدیل شود، است.
