مونتاژ سازه فولادی در محل + گردش کار ساخت بالابر یکپارچه + ملاحظات کلیدی

مقدمه:درساخت سازه فولادی، "مونتاژ زمین + بالابر انتگرال جرثقیل سنگین" (مجموعه سازه به طور کامل بر روی زمین و بلند کردن آن به صورت یک واحد با استفاده از جرثقیل های سنگین) یکی از مقرون به صرفه ترین، ایمن ترین و با کیفیت ترین روش های ساخت و ساز موجود است.

در مقایسه با "مجموعه شل در ارتفاع بالا" (مجموعه قطعات قطعه قطعه در هوا)، این روش به طور قابل توجهی کار خطرناک در ارتفاع را کاهش می دهد، نرخ عیب جوشکاری را کاهش می دهد و تغییر شکل ساختاری را به طور موثر کنترل می کند. با این حال، این نیاز به آماده سازی دقیق سایت زمین، تنظیم جک مونتاژ با دقت بالا، محاسبات مهندسی دقیق بالابر، و سیگنالینگ و فرمان بی عیب در محل دارد.

در زیر یک راهنمای فنی جامع و استاندارد برایسازه فولادی در محلمونتاژ و بالابر یکپارچه - ساختاری با گردش کار واضح و الزامات فنی عملی و ساده برای مرجع آسان.

I. نمای کلی از روش ساخت و ساز

منطق گردش کار ساخت و ساز: پیش ساخته کارخانه قطعات فولادی در بخش ها ← مونتاژ زمین در محل روی جگ ها ← تصحیح جوش، بازرسی جوش (NDT) و لمس رنگ ← بالا بردن یکپارچه یکپارچه در موقعیت ← تثبیت و تراز سازه.

مزایای کلیدی

•  کار زمینی در تمام مدت: عملیات اولیه روی زمین انجام می‌شود و خطر سقوط و خطرات ارتفاع بالا را به شدت کاهش می‌دهد.

•  کیفیت قابل کنترل: مونتاژ، جوشکاری و تراز در یک محیط زمینی پایدار و قابل دسترس انجام می‌شود و دقت و کیفیت ساخت بالاتر را تضمین می‌کند.

•  راندمان ساخت بالا: جوشکاری و پیچ و مهره در ارتفاع بالا به حداقل می رسد و به طور قابل توجهی پیشرفت ساخت و ساز را سرعت می بخشد.

محدودیت ها

•  منطقه مونتاژ بزرگ مورد نیاز: برای مونتاژ در محل به یک زمین بزرگ، همسطح و به خوبی متراکم شده نیاز دارد.

•  تجهیزات سنگین و بررسی های دقیق: به جرثقیل های بالابر با تناژ بالا و محاسبات مهندسی دقیق برای شرایط بالابری و ظرفیت باربری خاک نیاز دارد.

سناریوهای قابل اجرا

ساخت سازه فولادی در محل بازمانند خرپاهای فولادی دهانه بزرگ، ماژول های فولادی سقف، قاب های فولادی چند دهانه و مجموعه های تیر جرثقیل سنگین.

II. گردش کار ساخت و ساز استاندارد شده را کامل کنید

جریان فرآیند استاندارد: آماده سازی ساخت و ساز ← تراز و تراکم محل ← راه اندازی و پذیرش جیک مونتاژ ← دریافت و بازرسی مجدد قطعات ← مونتاژ زمین ← کارهای جوشکاری ← تست جوش (NDT) و رنگ ضد خوردگی ← لیف بالابر ← گیره های بالابر ← گیره و تست یکپارچه تنظیم دقیق موقعیت و تعمیر موقت ← بررسی مجدد محورها و ارتفاعات شبکه ← اتصال و چفت و بست دائمی ← حذف دکل ← پذیرش پروژه ← برچیدن جیک مونتاژ

1. آماده سازی ساخت و ساز در مراحل اولیه (بحرانی ترین مرحله)

اگر آماده سازی اولیه کافی نباشد، مسائلی مانند تغییر شکل ساختاری، واژگونی، یا خطاهای ابعادی به راحتی در هنگام مونتاژ و بلند کردن رخ می دهد. به شدت روی این 4 وظیفه اصلی تمرکز کنید:

•  ابتداً برنامه‌ریزی کنید: یک طرح بالابر اختصاصی آماده کنید. برای عملیات پرخطر و فوق بحرانی، بررسی کارشناسی و تایید رسمی الزامی است. محاسبات مهندسی دقیق برای شرایط عملیات جرثقیل، تنش اعضا، ظرفیت باربری زمین و بارهای نقطه بالابر را کامل کنید.

• تأیید مواد و اسناد: گواهی‌های انطباق کارخانه، گزارش‌های آزمایش کارخانه (MTR)، سوابق آزمایش‌های غیرمخرب کارخانه (NDT) و برگه‌های تأیید ابعادی را بررسی کنید. اکیداً از ورود اجزای غیر منطبق به محل کار جلوگیری کنید.

•  برنامه ریزی چیدمان سایت: به وضوح مناطق جداگانه ای را برای ذخیره سازی قطعات، کار مونتاژ زمین، و جابجایی جرثقیل/موقعیت گردان تعیین کنید. برای پی‌های خاک نرم، خاک را حفاری کرده و با پس‌پر جامد جایگزین کنید، زمین را متراکم کنید و از قبل آسفالت/سخت کنید.

•  توضیحات ایمنی پرسنل: جوشکارها، اپراتورهای جرثقیل، سیگنال‌دهنده‌ها و ریگرها باید گواهینامه معتبر صلاحیت داشته باشند. برگزاری جلسات توجیهی کامل ایمنی و فنی برای همه کارگران، روشن کردن مسئولیت‌های فردی و ممنوعیت‌های ایمنی.

2. نصب جیگ مونتاژ و پذیرش

جیگ مونتاژ (قاب پشتیبانی از زمین) برای دقت مونتاژ ضروری است. مونتاژ گاه به گاه یا چارچوب های غیر استاندارد و موقت اکیدا ممنوع است!

•  از فولاد سازه‌ای استاندارد استفاده کنید: با استفاده از مقاطع فولادی استاندارد ملی برای اطمینان از استحکام و پایداری کافی، از نشست زمین، انحراف سازه، یا تکان خوردن پس از بارگیری جلوگیری کنید.

•  تنظیم و موقعیت‌یابی دقیق: خطوط راهنما را با دقت تنظیم کنید. محورهای شبکه، ارتفاع و تراز بودن را به شدت کنترل کنید. برای قطعات با دهانه بزرگ، طبق مشخصات طراحی، پیش کمبر (یک منحنی عمدی رو به بالا) را بسازید تا از افت آتی تحت بارهای سرویس جلوگیری کنید.

•  بازرسی اختصاصی و ثبت نام: یک بازرسی تخصصی باید پس از تکمیل راه‌اندازی جیگ انجام شود. تمام اندازه گیری های ابعادی، ارتفاعی و مسطح را ضبط و بایگانی کنید. جیگ فقط پس از امضای رسمی قابل استفاده است

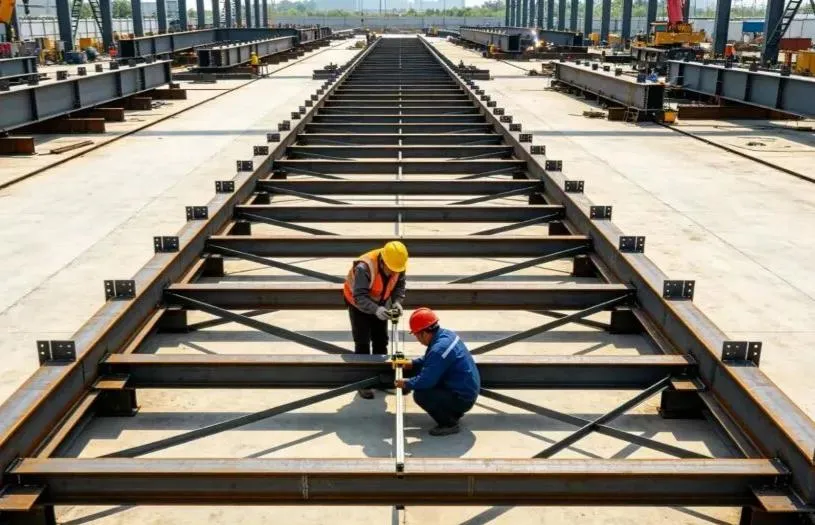

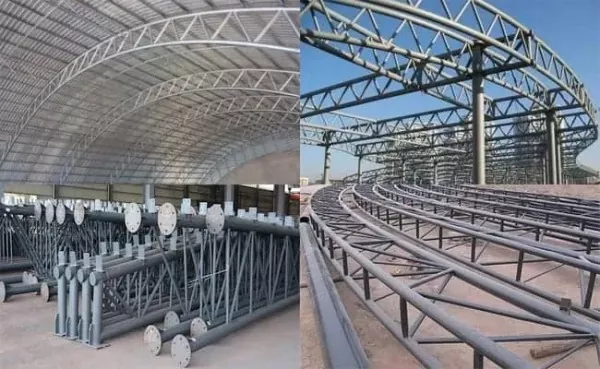

3. تحویل قطعات و مونتاژ زمین

مونتاژ زمین فرآیند کلیدی برای کنترل کیفیت کلی سازه است. کنترل دقیق ضروری است:

•  بازرسی اجزای ورودی: هر جزء را به محض ورود از نظر ظاهر، تغییر شکل حمل و نقل، پوشش‌های محافظ و تراز سوراخ پیچ بررسی کنید. هر گونه تغییر شکل جزئی را قبل از مونتاژ صاف و اصلاح کنید.

•  جایگزینی و تنظیم: پس از قرار دادن اجزاء روی جک، از جک‌های هیدرولیک و کابل‌های مخصوص برای تنظیم دقیق و کنترل دقیق دهانه، خطوط محور، ارتفاع، شکاف ریشه (شکاف اتصال مفصل) و تراز عمودی استفاده کنید.

•  جوشکاری چسبنده توسط جوشکاران معتبر: جوشکاران دارای گواهی باید جوشکاری چسبنده (جوش های نگهدارنده موقت) را انجام دهند. طول جوش و اندازه پایه فیله باید مطابق با استانداردهای فنی باشد و از تخلخل، ترک و سایر عیوب جوش جلوگیری کند.

•  جوشکاری متقارن و کاهش تنش: جوشکاری رسمی باید به شدت از اصول «جوشکاری متقارن» و «جوشکاری در پشت پله» (جوشکاری در بخش‌های متناوب کوتاه) پیروی کند تا تنش حرارتی به طور یکنواخت آزاد شود و تاب برداشتن به حداقل برسد. برای صفحات فولادی ضخیم، کنترل های دمای پیش گرم و بین پاسی را به شدت اجرا کنید.

•  تایید پس از مونتاژ: پس از اتمام مونتاژ، ابعاد کلی، مقادیر کمبر و صافی جانبی را مجدداً اندازه‌گیری کنید تا انطباق کامل با کدهای مهندسی و نقشه‌های طراحی تضمین شود.

4. بازرسی جوش و لمس رنگ ضد خوردگی

•  آزمایش غیر مخرب (NDT): آزمایش اولتراسونیک (UT) یا آزمایش رادیوگرافی (RT) را بر اساس مشخصات طراحی انجام دهید. هر جوشی که مطابقت ندارد باید کاملاً خارج شود، دوباره جوش داده شود و تا زمانی که 100% واجد شرایط باشد، مجدداً آزمایش شود.

•  تمیز کردن و رنگ آمیزی مجدد جوش: اتصالات جوش داده شده را صاف کنید، زنگ زدگی، سرباره و پاشیدگی را از بین ببرید و فوراً آستر ضد خوردگی و پوشش بالایی را اعمال کنید تا از سیستم پوشش محافظ مداوم و دست نخورده اطمینان حاصل شود.

•  محافظت سطح: سطوح تماس با اصطکاک پیچ و مهره با استحکام بالا، سوراخ‌های پیچ و لایه‌های رنگ تمام شده را در برابر پاشش جوش، آلودگی گریس/روغن، و خراش‌های مکانیکی محافظت کنید.

5. نقاط بلند کردن و انتخاب تقلب

قانون اصلی ایمنی بالابر: هرگز نقاط بالابر را بدون مجوز تغییر ندهید، هرگز قطعات ناهمگون را با هم مخلوط نکنید و هرگز قطعات را در معرض نیروهای نامناسب قرار ندهید.

•  از لنگه های بالابر طراحی شده استفاده کنید: همیشه از لنگه های بالابر از پیش طراحی شده و مهندسی شده کارخانه استفاده کنید (چشم های پد). جوشکاری یا سوراخکاری غیرمجاز در محل برای نقاط بالابر موقت اکیداً ممنوع است. تمام جوش های لوگ بالابر باید تحت بازرسی 100٪ NDT قرار گیرند.

•  محاسبه ظرفیت ریگ: طناب‌های سیم فولادی، غل و زنجیر بالابر را کاملاً بر اساس بارهای محاسبه‌شده انتخاب کنید و فاکتورهای ایمنی بار دینامیکی را در خود جای دهد. اضافه بار اکیدا ممنوع است.

•  حفاظ‌های گوشه: محافظ‌های گوشه (نرم‌کننده‌ها/حفاظ‌های لبه) را در تمام گوشه‌های تیز و لبه‌های اعضای فولادی نصب کنید تا از بریده شدن یا آسیب دیدن طناب‌های سیم جلوگیری کنید.

•  تقویت موقت: برای جلوگیری از پیچش، کمانش یا تغییر شکل موضعی در حین بالا‌کشی، پایه‌های مهاربندی موقت را به بخش‌های ساختاری باریک یا دیواره‌های نازک (مانند خرپاهای بلند) اضافه کنید.

6. تست لیفت آزمایشی (هرگز نباید نادیده گرفته شود)

آسانسور آزمایشی آخرین سد دفاعی در برابر حوادث بالا بردن است.

•  بلند کردن و شناور کردن: به آرامی قطعه را در فاصله 200 تا 300 میلی‌متر دور از جک مونتاژ بالا ببرید و آن را به مدت 5 تا 10 دقیقه در هوا معلق نگه دارید.

•  بازرسی جامع: به طور کامل بازرسی کنید: شرایط بار در نقاط بالابر، تغییر شکل دکل، انحراف کلی و محلی اعضا، پایداری جرثقیل، نشست زمین در زیر پایه‌ها، و هرگونه تداخل یا گرفتگی روی جک.

•  کاهش فوری ناهنجاری: اگر هر گونه صدای غیرعادی، اعوجاج ساختاری، یا نشست بیش از حد زمین مشاهده شد، قطعه را فوراً دوباره روی جیگ پایین بیاورید. بالا بردن رسمی تنها پس از تایید اقدامات اصلاحی ممکن است ادامه یابد.

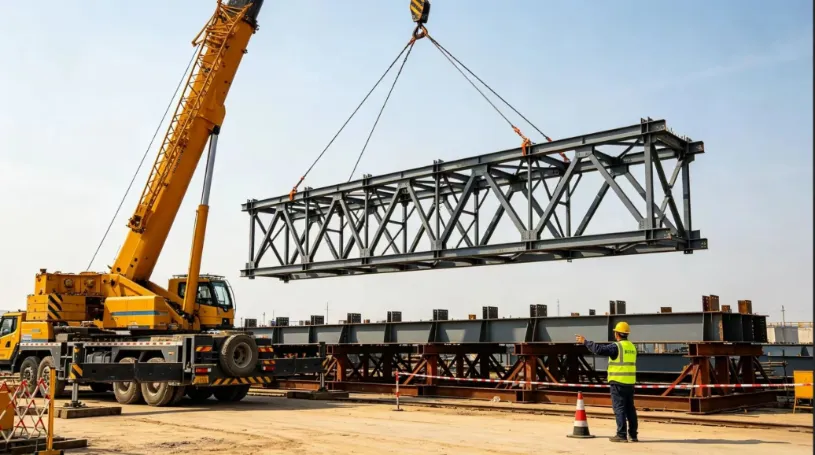

7. بالا بردن کامل مونتاژ، موقعیت یابی و ایمن سازی موقت

•  سیگنال‌دهی واحد تک‌نفره: عملیات‌ها باید توسط یک فرمانده سیگنال‌دهی منصوب با استفاده از سیگنال‌های دستی و فرمان‌های صوتی استاندارد هدایت شوند. سیگنال دهی چند نفره و عملیات هرج و مرج اکیداً ممنوع است.

•  حرکات صاف جرثقیل: بالا بردن، چرخاندن (چرخش) و لوف کردن (جنگ زدن بوم) باید در تمام طول مسیر صاف و آهسته باقی بماند. از توقف های ناگهانی، چرخش های تند، یا بارهای ضربه ای اجتناب کنید. خدمه زمینی باید از خطوط برچسب (طناب راهنما) برای تثبیت جهت گیری قطعه و جلوگیری از برخورد با سازه های موجود استفاده کنند.

•  موقعیت‌یابی و پشتیبانی موقت فوری: پس از قرار گرفتن روی تکیه‌گاه‌های دائمی، محورهای شبکه، ارتفاع، و شیب عمودی را دقیقاً تنظیم کنید. فورا پایه های نگهدارنده موقت را نصب کنید و کابل ها را محکم کنید.

•  خط قرمز ایمنی هسته: هرگز قلاب جرثقیل را رها نکنیدسازه فولادییک سیستم ساختاری پایدار و خود نگهدار را تشکیل می دهد.

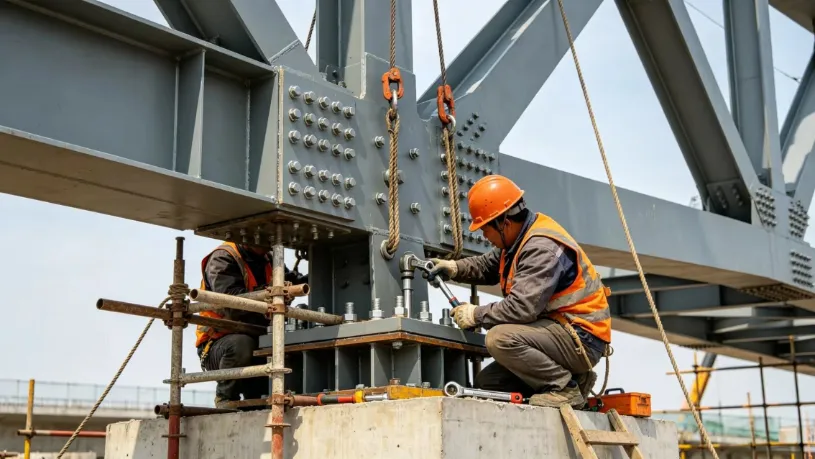

8. اتصال دائمی و پایان کار

• ابتدا پیچ و مهره با استحکام بالا: بستن پیچ با استحکام بالا را در اولویت قرار دهید. دنباله سفت کردن دو مرحله ای را به شدت دنبال کنید: "انقباض اولیه → سفت شدن گشتاور نهایی". هر پیچ را پس از سفت شدن نهایی به وضوح علامت گذاری کنید تا از گم شدن، شل شدن یا پیچش بیش از حد پیچ ​​جلوگیری کنید.

•  جوشکاری با اتصال در محل: جوش‌های لب به لب و اتصال را در لایه‌های چند پاسی در محل انجام دهید و پس از تکمیل، فوراً آزمایش‌های غیر مخرب (NDT) را انجام دهید.

• اندازه‌گیری مجدد کلی ساختار: همه ابعاد کلی، ارتفاعات و مقادیر انحراف را دوباره اندازه‌گیری کنید. پس از تأیید مطابقت، تجهیزات بالابر، تکیه گاه های موقت و جک مونتاژ زمین را با خیال راحت از بین ببرید.

•  تعمیر و تحویل پوشش: تمام پوشش‌های ضد خوردگی و نسوز آسیب‌دیده را در نواحی آسیب‌دیده برای تکمیل نصب کامل بپوشانید.

III. اقدامات احتیاطی حیاتی در محل (تله‌های کلیدی برای اجتناب از)

1. نقاط کنترل کیفیت مونتاژ

•  Solid Jig Foundation: زمین زیر جک مونتاژ باید محکم، فشرده و هموار باشد. کار مونتاژ بر روی خاک نرم یا زمین های غرقاب در هوای بارانی برای جلوگیری از نشست ناهموار به شدت ممنوع است.

•  کنترل دقیق قبل از خمیدگی: با توجه به مقادیر طراحی، پیش خمیدگی (منحنی عمدی رو به بالا) را برای اعضای با دهانه بزرگ تنظیم کنید. اندازه گیری ها را قبل و بعد از مونتاژ مجدداً بررسی کنید تا از افتادگی رو به پایین بعد از نعوظ جلوگیری کنید.

•  محدودیت‌های جوشکاری شدید آب و هوا: فوراً جوشکاری در هوای آزاد را در هنگام بادهای شدید، باران، برف یا دمای یخبندان متوقف کنید. قبل از شروع مجدد جوشکاری، اطمینان حاصل کنید که سطوح فولادی مرطوب با مشعل های گرم کننده کاملا خشک شده اند.

•  محافظت از سطوح اصطکاک پیچ و مهره با استحکام بالا: سطوح اصطکاک تماس با پیچ را به شدت محافظت کنید. سنگ زنی، آلودگی روغن یا سوختگی با پاشش جوش به شدت ممنوع است و اطمینان حاصل می شود که ضریب لغزش مطابق با استانداردهای مهندسی است.

2. خطوط قرمز ایمنی بالابر اجباری

•  ممنوعیت‌های آب‌وهوا: بلند کردن در هنگام بادهای شدید با نیروی 6 و بالاتر (سرعت باد ≥ 10.8 متر بر ثانیه)، مه غلیظ، باران شدید، یا زمانی که نور شب کافی نیست اکیداً ممنوع است.

•  تکیه کننده جرثقیل: پایه های جرثقیل باید به طور کامل توسط صفحات توزیع بار فولادی ضخیم بر روی زمین محکم و تأیید شده برای جلوگیری از واژگونی جرثقیل یا سوراخ شدن پایه جرثقیل پشتیبانی شوند.

•  منطقه محرومیت ایمنی صلب: یک مانع صلب و منطقه محرومیت واضح در شعاع کار جرثقیل ایجاد کنید. پرسنل غیرمجاز به شدت از ورود، عبور یا ماندن در منطقه منع می شوند.

•  بازرسی دکل‌کاری قبل از شیفت: قبل از هر شیفت کاری، همه تجهیزات بالابر، سخت‌افزار دکل‌کاری، و طناب‌های سیم را بررسی کنید. اگر رشته های سیم شکسته، سایش بیش از حد، یا پیچ خوردگی/تغییر شکل از حد مجاز فراتر رفت، فوراً تعویض کنید.

3. خطرات مشترک و اقدامات پیشگیرانه

•  تغییر شکل بیش از حد مؤلفه: کمبر طراحی را از قبل تنظیم کنید، پایه‌های تقویتی موقت اضافه کنید، دنباله‌های جوشکاری متقارن را دنبال کنید، و بررسی‌های کامل بار وضعیت بالابر را انجام دهید.

•  شکست پارگی لول بالابر: طراحی ساختاری تخصصی را برای گیره‌های بلند کردن انجام دهید، از جوشکاری با نفوذ کامل با بازرسی ۱۰۰٪ NDT اطمینان حاصل کنید و نقاط بلند کردن موقت تأیید نشده را اکیداً ممنوع کنید.

•   نشست یا نوک زمین جرثقیل: زمین را از قبل بررسی و سفت کنید، صفحات فولادی سنگین را زیر پایه‌ها قرار دهید، و نشست زمین را در طول بارگیری آزمایشی کنترل کنید.

•  ناپایداری سازه پس از استقرار: به سرعت کابل‌ها و پایه‌های نگهدارنده موقت را نصب کنید و این اصل را کاملاً اجرا کنید: «هرگز قلاب جرثقیل را قبل از محکم شدن سازه رها نکنید».

•  پیچ و مهره با استحکام بالا غیر استاندارد: از سطوح تماس اصطکاکی به شدت محافظت کنید، رویه‌های استاندارد سفت کردن گشتاور را اعمال کنید، و هر پیچ و مهره را پس از اتمام بازرسی و علامت‌گذاری رنگ کنید.

IV. خلاصه

منطق اصلی مدیریت ازمونتاژ سازه فولادی در محلو بالابر انتگرال را می توان به صورت زیر خلاصه کرد: مونتاژ زمین دقیق، کنترل جست و خیز صلب، محاسبه بلند کردن دقیق، بلند کردن صاف و پیوسته، و هرگز رها کردن قلاب قبل از محکم کردن.

با مدیریت دقیق چهار ستون حیاتی-کیفیت جیگ، تغییر شکل جوش، شرایط بار بلند کردن و پایداری موقت سازه- می توان از اکثر عیوب ساختمانی و حوادث ایمنی جلوگیری کرد و راه حلی مطمئن، قابل اعتماد و کارآمد برای مهندسی سازه های فولادی با دهانه بزرگ ارائه کرد.
