سازه خرپا فضایی: انتخاب ارجح برای ساختمان های عمومی با دهانه بزرگ

به عنوان یک شاخه مهم از ساختار شبکه فضایی، ساختار خرپای فضایی دارای عملکرد مکانیکی برتر، وزن سبک، استحکام بالا، مقاومت لرزه ای عالی، هزینه کم و شکل دهی آسان است. این سیستم سازه ای ترجیحی برای سقف ساختمان های عمومی بزرگ مانند پایانه های فرودگاه، استادیوم ها، مراکز نمایشگاهی و ایستگاه ها تبدیل شده است.

سازه خرپا فضایی نوع اصلی سیستم شبکه فضایی است. این یک ساختار میله ای فضایی است که از اعضایی تشکیل شده است که به طور منظم چیده شده اند و از طریق اتصالات به هم متصل شده اند. این عمدتا به عنوان شبکه های مسطح دو لایه یا چند لایه طراحی شده است که با پوسته های مشبک تک لایه متفاوت است.

سازه های خرپایی فضایی معمولاً برای سازه های سقفی، عمدتاً به شکل تک لایه و مسطح استفاده می شوند. آنها به طور گسترده در ساختمان های عمومی از جمله استفاده می شودسالن های ورزشی, سالن های نمایشگاه, سالن های انتظار ایستگاهوپایانه های فرودگاه. در سال های اخیر در ساختمان های صنعتی مانندانبارها، سوله ها و کارگاه های کارخانه. با برخورداری از مزایای متنوع، آنها به عنوان یک گزینه اصلی برای ساختمان های عمومی با دهانه بزرگ برجسته هستند.

فضای بدون ستون با دهانه بزرگ.

سازه های خرپایی فضایی به راحتی به پوشش بدون ستون در محدوده 60 تا 150 متر دست می یابند و فضای داخلی کاملاً باز و جادار ایجاد می کنند. سالن بدنسازی پایتخت پکن ساختار خرپایی فضایی با دهانه 99 متر در 112.2 متر را پذیرفته است. این مزیت، خرپای فضایی را به گزینه اصلی برای سقف ترمینال فرودگاه تبدیل می کند.

بهره وری اقتصادی قابل توجه

این سازه دارای مصرف فولاد کم و هزینه های کلی قابل کنترل است. سوله فولادی ترمینال ذخیره غلات Hangzhou Renhe از خرپای فضایی هرمی مربعی دولایه با حداکثر دهانه 95 متر استفاده می کند که ساخت و ساز مقرون به صرفه ای را ارائه می دهد.

عملکرد لرزه ای عالی

سازه‌های خرپایی فضایی به دلیل تنش فضایی زیاد، شکل‌پذیری خوب و وزن سبک، در مقاومت در برابر زلزله بهتر از سازه‌های بتنی سنتی عمل می‌کنند. ترمینال فرودگاه بین المللی داکسینگ پکن به عنوان یک ساختمان هاب فوق العاده بزرگ در منطقه لرزه خیز، مجهز به 1152 یاتاقان عایق و 160 دمپر برای اطمینان از حفاظت موثر در برابر زلزله های قوی است.

سبک معماری انعطاف پذیر.

این سازه می تواند اشکال پیچیده ای مانند هایپربولوئید، سطح آزاد و سطح موج پیوسته را تحقق بخشد، که نیازهای طراحی شاخص ساختمان های عمومی مدرن را برآورده می کند. سقف اصلی ترمینال T2 فرودگاه زوهای از خرپای فولادی توخالی هایپربولوئید با انحنای متغیر با دهانه بلند استفاده می کند. مرکز ورزشی خلیج شنژن پوسته مشبک تک لایه و خرپا منحنی دولایه را ترکیب می کند که هر دو به عنوان نمونه های معماری نمادین عمل می کنند.

علاوه بر این، سازه های خرپایی فضایی در اشکال مختلف با طبقه بندی های اصلی به شرح زیر است:

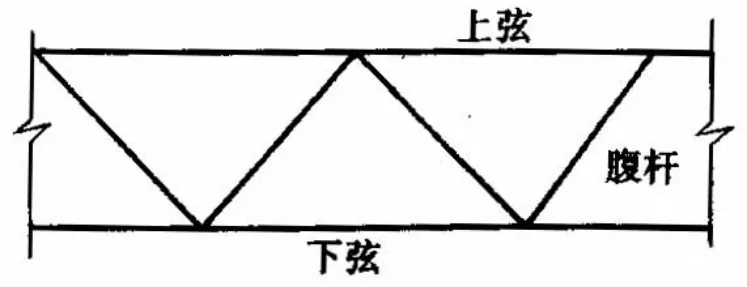

خرپا فضایی دو لایه، متشکل از آکوردهای بالا، آکوردهای پایین و اعضای وب، رایج ترین شکل مورد استفاده است.

انتخاب سازه خرپا فضایی به طور جامع با عواملی از جمله شکل مسطح ساختمان، الزامات معماری، بار، دهانه، وضعیت پشتیبانی و هزینه ساخت تعیین می شود.

به طور کلی، اتخاذ ساختارهای خرپایی فضایی، ایجاد فضاهای بزرگتر با مواد کمتر را امکان پذیر می کند. در برابر پس زمینه توسعه با کیفیت بالا و ساخت و ساز سبز، خرپای فضایی به عنوان ستون فقرات چارچوب محکم ساختمان های عمومی با دهانه بزرگ عمل می کند.
