انبار تعمیر و نگهداری ایستگاه راه آهن سازه فولادی

انبار تعمیر و نگهداری ایستگاه راه آهن سازه فولادی یک سیستم پیچیده است که معماری، مکانیک سازه، مهندسی راه آهن و طراحی فرآیند را ادغام می کند. در کارخانه های تولیدی خود در چین، کل ساختمان را به اجزای مختلف تقسیم می کنیم تا به حالت ساخت و ساز پیش ساخته و مونتاژ برسیم.

فرم ساختاری

● ساختار قاب: مناسب برای سوله های تعمیر و نگهداری قطارهای مسافربری معمولی با دهانه های نسبتاً کوچک و بارهای سبک.

● ساختار شبکه ای: در حال حاضر رایج ترین شکل مورد استفاده در سوله های تعمیر و نگهداری قطارهای پرسرعت و قطارهای گلوله ای است. این از میله های زیادی تشکیل شده است که از طریق گره ها به هم متصل شده اند و یک شبکه سه بعدی بزرگ را تشکیل می دهند. مزایای آن عبارتند از: صلبیت بالا و مقاومت لرزه ای خوب. این می تواند وزن سقف را به طور مساوی بر روی ستون های اطراف توزیع کند، بنابراین به دهانه بزرگ بدون ستون های بیش از 60 متر دست می یابد و به قطارها اجازه می دهد آزادانه در داخل سوله اعزام شوند.

● قوس یا خرپا لوله ای دهانه بلند: برای کارگاه های تعمیر و نگهداری ویژه که نیاز به بلند کردن اجزای بسیار بزرگ دارند، ممکن است از این نوع سازه برای دستیابی به فاصله داخلی بزرگتر استفاده شود.

ترکیب اجزای ساختاری

● تیر فولادی

● ستون فولادی

● تیر جرثقیل

● پشتیبانی از ستون

● پشتیبانی افقی

کیس محصول

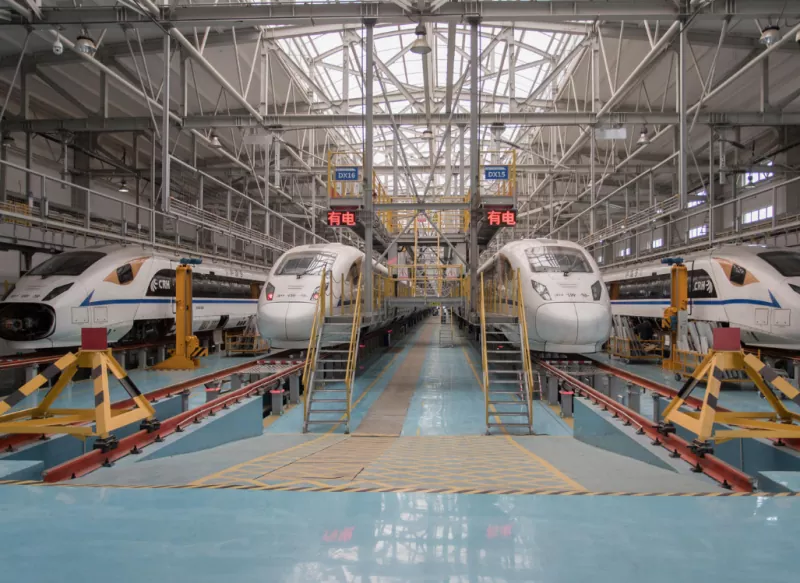

انبار نگهداری EMU شانگهای Hongqiao

سقف سوله نگهداری در انبار نگهداری Hongqiao EMU یکی از بزرگترین سقف های شبکه ای سازه فولادی در چین در آن زمان بود. از هزاران میله فولادی تشکیل شده بود و هر میله دارای پیچ و مهره هایی در دو انتها بود که به شکل یک توپ فولادی جامد پیچ ​​می شد. مزیت این روش اتصال دقت نصب بالا، سرعت ساخت سریع و کیفیت قابل کنترل است. این یک سیستم پیچیده است که رشته هایی مانند مهندسی عمران، مهندسی مکانیک، مهندسی برق و فناوری اطلاعات را یکپارچه می کند. سقف شبکه ای با دهانه بزرگ آن به طور خاص برای پاسخگویی به الزامات فرآیند تعمیر و نگهداری کارآمد، سه بعدی و انعطاف پذیر طراحی شده است و نمونه کاملی از وحدت شکل و عملکرد است.

پارامتر (مشخصات)

سوالات متداول

1. عمر طراحی انبار تعمیر و نگهداری ایستگاه راه آهن سازه فولادی چقدر است؟

طول عمر طراحی: معمولا 50 سال.

2-تجهیزات مهم انبار نگهداری چگونه با ساختمان اسکلت فلزی هماهنگ می شوند؟

● سکوی عملیاتی سه طبقه: سکوی سازه فولادی به شدت به قطار متصل است و به کارگران این امکان را می دهد که به طور همزمان قسمت های زیرین، داخلی و بالای قطار (شامل پانتوگراف ها و دستگاه های تهویه مطبوع) را بررسی کنند و عملیات سه بعدی را ممکن می سازد.

● جرثقیل پل (جرثقیل): در زیر تیرهای فولادی سقف آویزان است و فریم فرمان، موتورها و سایر اجزای بزرگ 5 تا 20 تن را بلند می کند. تیرهای جرثقیل مخصوص باید برای مقاومت در برابر بارهای چرخه ای طراحی شوند.

3. چرا سقف انبار نگهداری شبیه به شبکه است؟ چه ویژگی خاصی دارد؟

این یک ساختار شبکه گره کروی پیچ و مهره ای است، مانند یک تار عنکبوت سه بعدی بزرگ، که از هزاران لوله فولادی که توسط پیچ و مهره به توپ های فولادی جامد متصل شده اند، تشکیل شده است. مزیت آن این است که بار بین تمام اعضا و ستون های اطراف توزیع می شود و به فضایی با دهانه فوق العاده بزرگ و بدون ستون دست می یابد.
